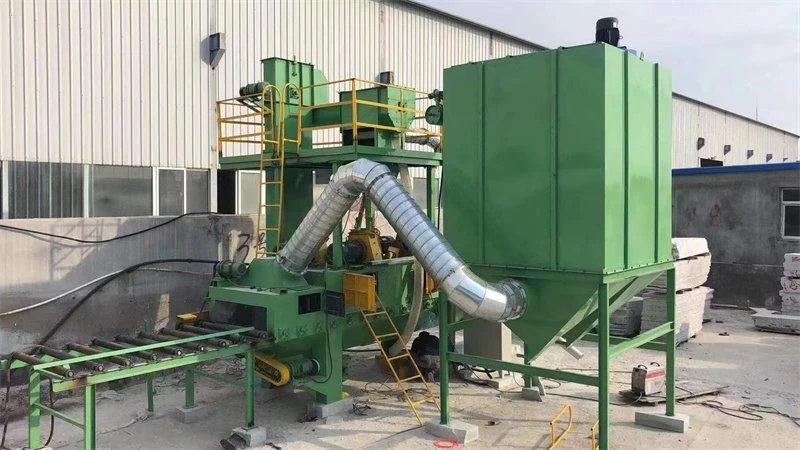

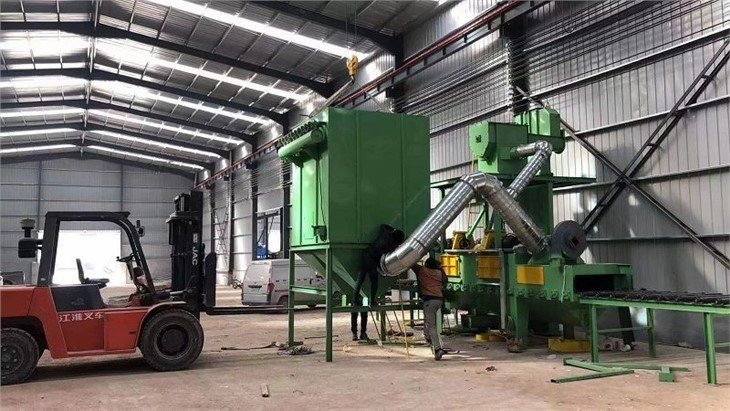

Granito marmuro ir kvarco smėlio pūtimo mašina

Speciali marmuro šratinio pūtimo mašina yra naujo tipo specialios šratinio pūtimo mašinos, suprojektuotos ir pagamintos pagal marmuro paviršiaus šratinio pūtimo reikalavimus. Blogi defektai labai pagerina darbo efektyvumą ir sumažina darbuotojų darbo intensyvumą.

Ši mašina turi šias funkcijas:

1. Įranga sudaryta iš nusidėvėjimui atsparaus ritininio stalo sistemos, šratinio pūtimo patalpos, šratinio pūtimo mašinos, šratų cirkuliacijos valymo sistemos, dulkių šalinimo sistemos ir elektrinės valdymo sistemos. Ruošinys dedamas iš padavimo galo pusės, perkeliamas į priekinę sandarinimo kamerą, šratinio pūtimo kamerą ir galinę sandarinimo kamerą, o uždarymo galo pusė iškraunama.

2. Marmurinė plokštė gali realizuoti kintamo dažnio vaikščiojimo funkciją, o tai labai pagerina ruošinio metimo ir plakimo efektą. Priimamas pažangiausias dažnio keitimo greičio reguliavimo metodas.

3. Srautinio sprogdinimo kameros korpuso ir šrato rato išdėstymas nustatomas atlikus kompiuterinę 3D dinaminės projekcijos modeliavimą.

4. Naudojant 4 šratinio pūtimo mašinų rinkinius su dideliu šratinio pūtimo pajėgumu ir dideliu šratinio srove, pagamintus naudojant GF technologiją, vienos mašinos srove gali siekti 180 kg/min, o šūvio greitis gali siekti daugiau nei 78 m/ s, o tai labai pagerina valymo efektyvumą ir valymo efektą. . Speciali šratų atskyrimo struktūra padidina sviedinio panaudojimo koeficientą iki 98 proc., o įprastoje šratinio pūtimo mašinoje – tik 80 proc.

5. Atskyrimo įtaisas naudoja pažangiausią BE tipo pilną užuolaidų šlako separatorių pasaulyje, kuris gali žymiai pagerinti atskyrimo efektą.

6. Įrengtos sandarinimo kameros abiejuose galuose ir daugiapakopis guminių lakštų užuolaidų sandarinimas, kad būtų išvengta daugybės išorinės plieninių šratų spinduliuotės, turinčios gerą sandarinimo efektą ir ilgą tarnavimo laiką.

7. Tablečių tiekimo vožtuvo jungiklis turi pneumatinį jungiklį, kuris veiksmingai sumažina darbuotojų darbo intensyvumą.

8. Dulkių šalinimo sistema gali naudoti impulsinį atgalinio pūtimo maišo filtrą, o išmetamų dulkių koncentracija yra mažesnė nei 30 mg/m3.

Techninės specifikacijos:

Maksimalus marmurinės plokštės dydis: 900*3000mm

Ruošinio aukštis: 20-100mm

Ritininė sistema

Ruošinio transportavimo greitis: 2-15m/min (dažnio keitimo greičio reguliavimas)

Normalus darbo greitis: 4~8m/min

Reduktoriaus modelis: XWED2.{1}}/29

šūvių blasteris

Bendras šratinio pūtimo pajėgumas: 4180 kg/min

Bendra galia: 411 kw

keltuvas

Keliamoji galia: 45 t/val

Reduktoriaus modelis: XWD{0}}/29

Galia: 4kw

Skirstytuvas

Atskyrimo našumas: 345 t/val

Šoninis sraigtinis konvejeris

Gabenimo galia: 45t/val

Reduktoriaus modelis: XWD2.{1}}/29

Reduktoriaus galia: 2,2kw

Išilginis sraigtinis konvejeris

Pervežimo galia: 45 t/val

Reduktoriaus modelis: XWD2.{1}}/29

Reduktoriaus galia: 2,2 kw

Pirmas sviedinio pakrovimas: 1,5 t

Vielos pjūvio skersmuo: 1.5-2.0 mm

Bendras oro tūris: 15000 m/val

Bendra galia: 70 kw

Įrangos sudėtis ir konstrukcinės charakteristikos:

Akmens tekstūravimo mašina yra ritininio tipo šratinio valymo įranga. Jį sudaro pamatas, dulkių šalinimo sistema, elektrinė valdymo dalis ir kt.

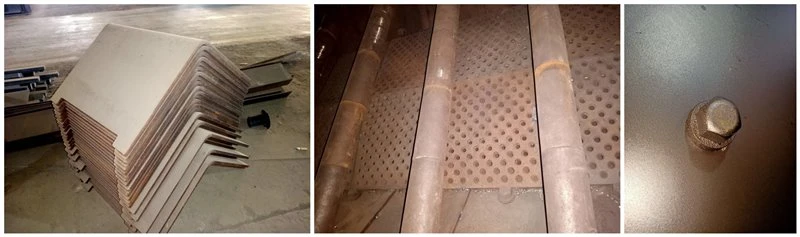

Šratinio valymo kamera susideda iš kameros sienelės ir vidinės asmens apsaugos plokštės. Šratinio valymo kameros apvalkalas yra plieninės plokštės suvirinta konstrukcija, kuri yra sandari ir erdvi darbo erdvė ruošinio valymui šratiniu pūtimu. Viršutinėje šratinio valymo kambario sienelėje yra 4 Q034Z11A šratinio pūtimo ratų rinkiniai, užtikrinantys visapusišką išvalyto ruošinio viršaus valymą šratiniu srove. Kamera yra išklota ZGMn13 skydu, kurio storis δ12. Ir visi jie prispausti apsauginėmis veržlėmis, kurias lengva išardyti ir pakeisti.

Šūvio sprogdinimo agregatas:

Srautinio pūtimo rato mazgas susideda iš šratinio pūtimo rato ir variklio. Srautinio sprogdinimo mašinos modelis yra Q034A; galia 11kw. Srautinio pūtimo mašiną daugiausia sudaro sparnuotės korpusas, ašmenys, šūvio ratas, kryptinė įvorė, dangtis, galinė apsauga, viršutinė apsauga, šoninė apsauga ir kt. Šioje mašinoje naudojama konsolinė išcentrinė šratų pūtimo mašina Q034Z11 pasižymi dideliu efektyvumu, patogiu montavimu ir priežiūra, nedideliu plotu ir gali suktis į kairę ir į dešinę. Greito sukimosi metu ašmenys fiksuojami išcentrine jėga, be jokio fiksuoto tvirtinimo. Nuimdami ašmenis, tiesiog palieskite išorinį ašmenų galą, kad pašalintumėte ašmenis, o aštuonių ašmenų pašalinimas užtruks tik 10-20 minutes. Be to, šios serijos šratinio pūtimo mašinos taip pat gali patikrinti šratų atskyrimo rato ir krypties įvorės nusidėvėjimą nuimant peilius. Be to, ant korpuso yra sumontuotas pagrindinis šūvių pūtimo mašinos velenas, o skylės pagrindiniam velenui ir kryptinei įvorei ant korpuso pritvirtinti yra apdorojamos vienu metu, taip sumažinant šūvio rato trintį ant sviedinio ir kryptinės rankovės suspaudimo reiškinys. Tai taip pat labai pagerina sprogdinimo efektyvumą. Naudojant kryptinę movą, reikia dažnai tikrinti stačiakampio lango nusidėvėjimą. Langui susidėvėjus apie 5 mm, jį reikia pasukti atgal apie 5 mm (pagal sparnuotės sukimosi kryptį). Kai langas nusidėvėjęs daugiau nei 15 mm, jį reikia pakeisti, priešingu atveju proporcingai padidės sviedinio radialinis sklaidos kampas, dėl to greičiau susidėvės apsauga ir sumažės valymo efektyvumas.

Kaušinis liftas:

Kaušinis liftas susideda iš cikloidinio smagračio reduktoriaus, viršutinio ir apatinio ritinėlių, konvejerio juostos, bunkerio, uždaros statinės ir įtempimo įtaiso. Apatinė kaušinio elevatoriaus padavimo anga yra sujungta su išilginiu sraigtiniu konvejeriu, o viršutinė padavimo anga – su separatoriumi. Keltuvo korpusas turi suvirintą konstrukciją, gražią išvaizdą ir gerą tvirtumą. Viršutiniai ir apatiniai ritinėliai turi pažangią tokio paties skersmens lentjuosčių suvirinimo daugiakampę struktūrą, kuri pagerina trinties jėgą tarp kėlimo diržo ir skriemulio, išvengia senamadiško lengvo skriemulio slydimo ir sumažina išankstinės apkrovos jėgą. kėlimo diržas. Ant keltuvo dangčio yra prieigos durų dangtis, skirtas prižiūrėti ir pakeisti bunkerį. Apatinę pavarą galima prižiūrėti atidarius apatinio korpuso dureles, kad būtų pašalintas apatinio sviedinio užsikimšimas. Mašina sukasi naudoja plokščią diržą. Dirbant ant konvejerio juostos pritvirtintas bunkeris subraižo granules lifto apačioje, o po lifto variklio pavara granulės siunčiamos į elevatoriaus viršų, o galiausiai granulės tiekiamos išcentriniu būdu. gravitacija. Tablečių smėlio separatorius. Tuo pačiu metu keltuvas aprūpintas įtempimo įtaisų rinkiniu. Kai diržas yra laisvas, jį reikia priveržti reguliuojant reguliavimo varžtus abiejose viršutinės keltuvo dalies pusėse. Reguliavimo diapazonas yra 100 mm.

Įspėti:

Priveržiant skriemulį, keltuvo reguliavimo varžtas turi būti sureguliuotas taip, kad viršutinis keltuvo skriemulys būtų lygus. Siekiant išvengti diržo nukrypimo ir susidūrimo su keltuvo gaubtu.

Tablečių smėlio separatorius:

Ši mašina naudoja pažangų viso ekrano tipo smėlio separatorių. Separatorius susideda iš separavimo zonos, granulių siloso ir pan. Granulių ir smėlio mišinys patenka į rūšiavimo zoną iš keltuvo ir tolygiai paskirstomas per visą rūšiavimo zonos ilgį, srauto užuolaidos pavidalu patenka į separatorių, o dulkių surinkimo ventiliatorius ištraukia orą per oro ištraukimo angą. iš separatoriaus. Taikant gravitacinio pūtimo principą, efektyviai atskiriami sviediniai ir metalo oksido odos skeveldros, sulaužyti sviediniai ir dulkės. Sureguliavus siūlę tarp vertikalių ir horizontalių separatoriaus reguliavimo pertvarų, galima pagerinti audinio sluoksnio aukštį ir trajektoriją. Reguliuojant reguliavimo pertvaras atskyrimo srityje galima gauti gerą atskyrimo efektą, o atskyrimo efektyvumas gali siekti net 99 procentus. Stambiagrūdės atliekas blokuoja smėlio nuotėkio plokštė (atkreipkite dėmesį, kad ją reikia dažnai tikrinti ir valyti, kad neužsikimštų), smulkios granulės spiralinėmis dumplėmis patenka į elevatorių, o dulkės iš atliekų išleidimo angos išteka per spiralinės dumplės į savo parūpintą atliekų statinę. Sviedinys patenka į granulių silosą per smėlio nuotėkio plokštę cirkuliacijai.

Sviedinio valdymo sistema:

Srautinio šratinimo mašinos kiekį valdo pneumatiniai vartai. Pneumatinių vartų jungiklis yra varomas cilindru, o vartų angos dydis valdomas reguliuojant reguliavimo veržlės padėtį. Tačiau reikia atkreipti dėmesį į tai, kad sviedinio srauto dydis neturi viršyti šratinio pūtimo mašinos variklio galios. Jei jis per didelis, jis sudegins variklį.

Sraigtinis konvejeris:

Jį sudaro sraigtinis velenas, reduktorius, reduktoriaus pagrindas ir dangtis, o transportavimo galia 45 t/val. Jo funkcija yra surinkti ir transportuoti šratinio smėlio mišinį į liftą, kuris yra svarbus transportavimo komponentas šratų cirkuliacijos sistemoje.

Dulkių šalinimo sistema:

Siekiant išvengti aplinkos taršos, mašinoje įrengta dulkių šalinimo sistema. Sistema susideda iš MC100 impulsinio atgalinio pūtimo maišelio filtro, išcentrinio ventiliatoriaus (variklio galia 15KW) ir jungiamųjų vamzdžių iš valymo patalpos, separatoriaus į dulkių surinkėją ir kt. šratinio pūtimo mašina pateks į maišinį filtrą per pirminį separatorių ir jungiamąjį vamzdyną.

Elektrinė valdymo sistema:

Išsamias instrukcijas apie elektroninės valdymo sistemos valdymo principą, veikimą ir priežiūrą rasite elektros instrukcijų vadove.

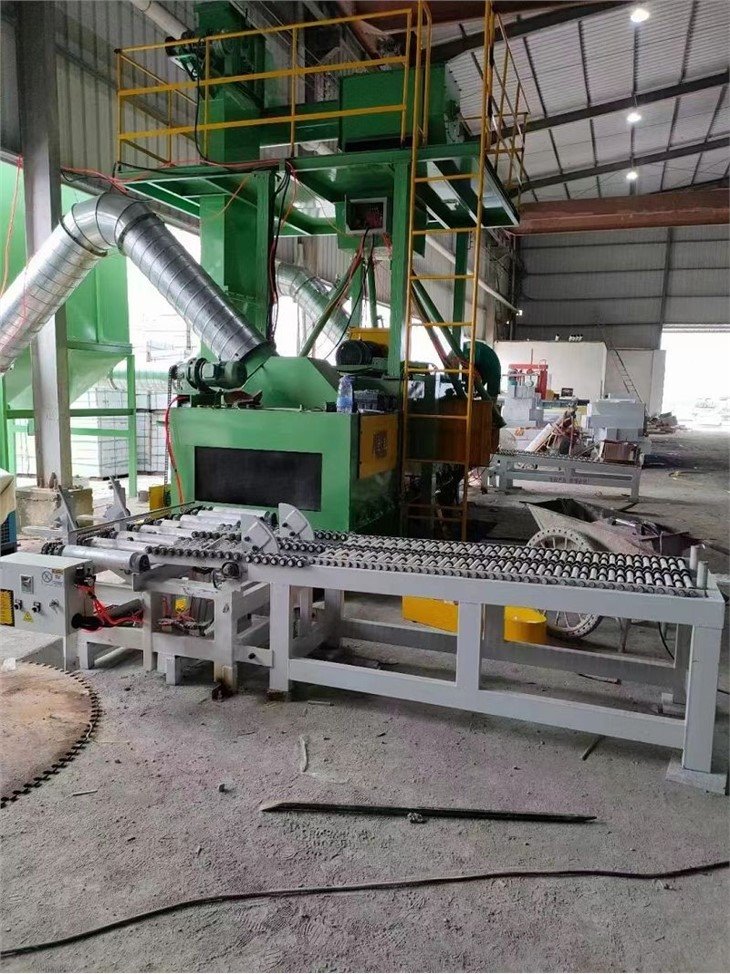

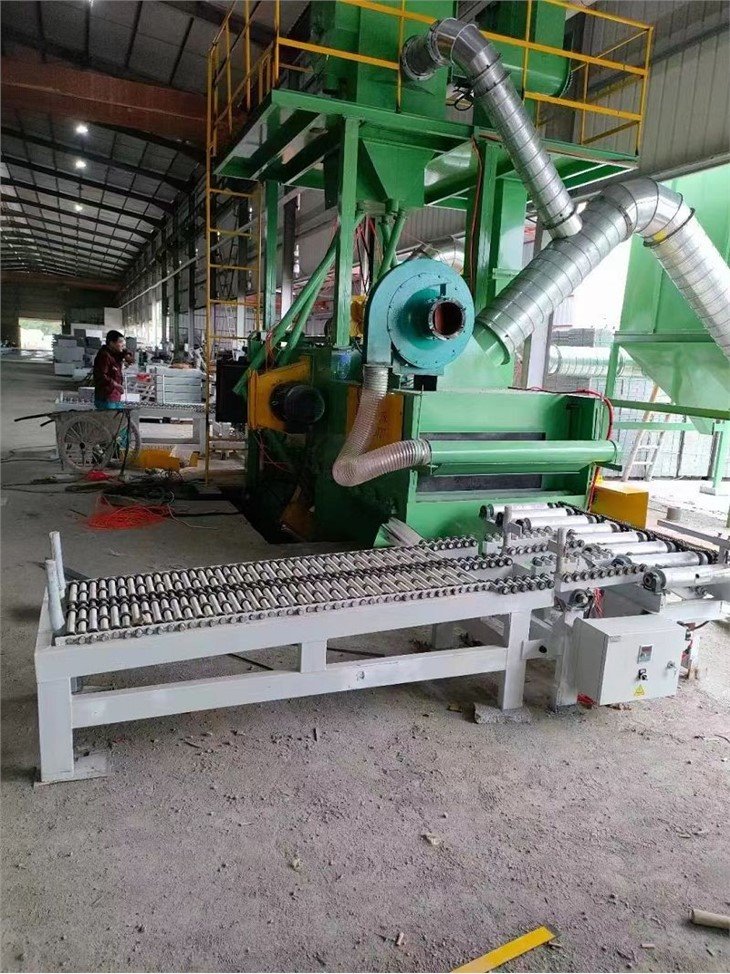

Ritininė sistema:

Ritininio stalo sistema susideda iš ritininio veleno, reduktoriaus, žvaigždutės, grandinės, žvaigždutės gaubto ir tarpiklių. Ši sistema yra ruošinio transportavimo dalis, atsakinga už ruošinio transportavimą iš kameros išorės į šratinio pūtimo zoną. Srautinio pūtimo srityje viršutinis ruošinio paviršius yra visiškai nuvalytas. Apdorojus ruošinį šratiniu sraigtu, sistema transportuojama į kameros išorę iškrauti.
